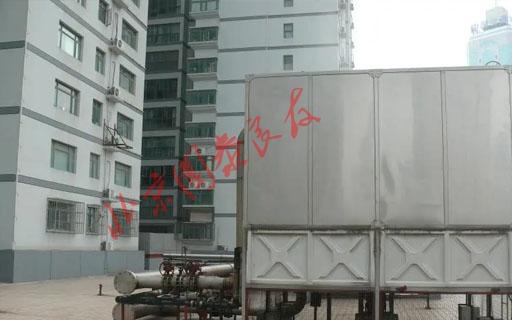

山東濟南國家電網空調機組噪音治理

本方案的治理范圍是六臺LDF52型空調主機的室外噪聲治理。

設計原則

3.2.1 采用先進的噪聲治理技術和設備，所使用的材料也是先進的、環保的，確保治理措施實施后，居民樓的噪聲敏感點(噪聲值)降到《社會生活環境噪聲排放標準》(GB22337-2008)Ⅲ類標準，即晝間≤55dB(A)，夜間≤45dB(A)。如果晝夜間的背景噪聲高于此值，則以背景噪聲值為上限;

3.2.2 合理設計，精心制作和安裝，合理安排室外機的冷卻風扇排風、散熱，確保空調主機在室外能正常運行;

3.2.3優化現場施工工藝，確保施工期間不影響空調主機的正常運行;

3.2.4 治理措施完成后，能滿足方便維護、檢修空調主機的條件;

3.2.5 所用材料經久耐用，外觀設計既滿足降噪要求也滿足美觀大方要求。

該類噪聲的治理，一般采用隔聲屏障、隔聲罩和消聲器相結合的治理措施。

采用隔聲屏障時，在屏障背后會出現一片聲影區，該聲影區屬于降噪區，而聲影區的大小與屏障高度、受聲點(居民樓的住戶)與屏障距離、聲源與屏障距離等有關，要想取獲得理想的降噪效果，必須加大屏障面積(包括長度和高度)。

空調主機的北面和南面緊鄰居民樓，居民樓高度又遠高于空調主的安裝高度。

如果只用隔聲屏障治理措施，噪聲可通過繞射、反射、透射等途徑，仍然很容易輻射至居民樓，因此，單用隔聲屏障治理會不夠理想。

根據低頻噪聲的特性、噪聲源及周圍環境狀況和治理要求，本方案擬用隔聲罩與消聲器相結合的治理措施。這一方案實質上也包括了隔聲屏障治理措施。

冷卻風扇出口采用消聲器治理

在冷卻風扇的出口安裝導流消聲器。消聲器能讓氣流通過，同時也能降低其噪聲的設備。

為了不影響風扇的冷卻效果，每臺空調主機分別安裝1臺消聲器，消聲器和空調主機的聯合出口的方向朝東，背離居民樓。

消聲器外壁和吸聲板總厚100mm，增加厚板是非常有利于消除低頻噪聲的，而且效果很明顯。消聲器的凈出口面積應當滿足冷卻風扇的冷卻要求，消聲器壁板中間敷設吸聲材料。這類吸聲材料內有大量微小孔隙，聲波沿這些孔隙可深入材料內部，與材料間發生摩擦，將聲能轉化為熱能，從而降低噪聲。

進風口采用消聲百葉窗治理

空調主機的下進風口，雖然其位置較低，但是，經現場監測發現，其噪聲值達到68dB(A)，比冷卻風扇的出口噪聲還大，因此，需要治理。

擬安裝進風消聲器進行治理。

在靠近女兒墻一側，用隔/吸聲板封閉(因為此處距離非常有限)，在其它三向位置都加裝與進風口等高的進風消聲器，每臺空調主機間用隔/吸聲板隔離封堵，確保新鮮空氣與冷卻風扇的熱風分開，各走各的通道，進一步提高降噪效果。

機殼采用隔聲罩治理

噪聲能夠通過機殼向外輻射的，擬用隔聲罩封閉空調主機的四周機殼，阻止噪聲向居民樓輻射。隔聲罩板厚100mm，外1.5mm冷板，中間超細玻璃棉，內鍍鋅穿孔板。

隔聲罩壁板間用螺栓連接，方便拆卸。
